渦街流量計與旋進旋渦流量計，都是在工業自動化領域中應用比較廣泛的儀表。

渦街流量計是一種速度式流量儀表，具有廣泛用途?？蓪σ后w、蒸汽和絕大多數氣體的流量計量、測量和控制。廣泛用于石油、化工、紡織、冶金、食品、造紙、制藥、能源等行業。

旋進旋渦流量計是集壓力、溫度、流量傳感器于一體，直接顯示標準狀態下介質體積的流量計。它通過內部溫度傳感器、壓力傳感器和流量傳感器檢測相應參數，來實現氣體介質標準流量的計量，廣泛用于石油、化工、冶金、城市燃氣輸配管網等領域的氣體計量。

1、結構不同

渦街流量計和旋進旋渦流量計的發生體都是不可動部件，通常都稱之為漩渦發生體，但兩者的漩渦發生體是不同的，渦街的旋渦發生體是三角柱型的，旋進旋渦的旋渦發生體類似于渦輪的葉輪。

2、測量原理不同

渦街流量計原理是在流體中設置三角柱型漩渦發生體，氣體流經旋渦發生體，從兩側交替的產生有規則的漩渦，這種旋渦稱為卡門渦街，通過測量渦街發生的頻率來計算測量介質流量。

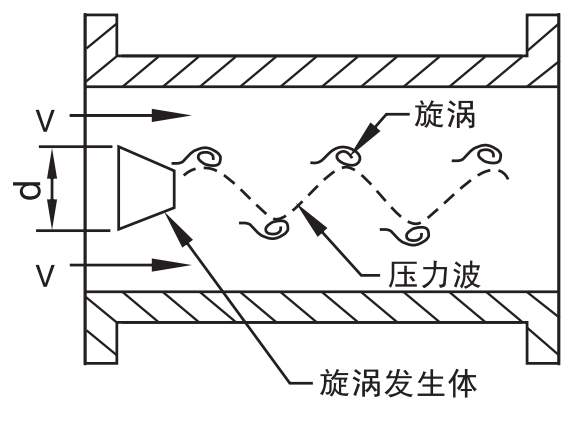

漩渦發生體示意圖

旋進旋渦流量計測量原理是當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。兩者都是產生旋渦，渦街流量計的漩渦是兩側交替產生的，旋進旋渦流量計的漩渦是陀螺式的。

旋進旋渦流量計一次表部分工作原理圖

3、所測介質不同

渦街流量計可測量氣體、液體和蒸汽，旋進旋渦流量計只可以測量氣體。

4、測量管徑

渦街流量計測量管徑范圍大于旋進旋渦流量計管徑。同等管徑測量氣體時流量范圍不同，根據現場實際應用情況選擇哪款流量計更適合。
